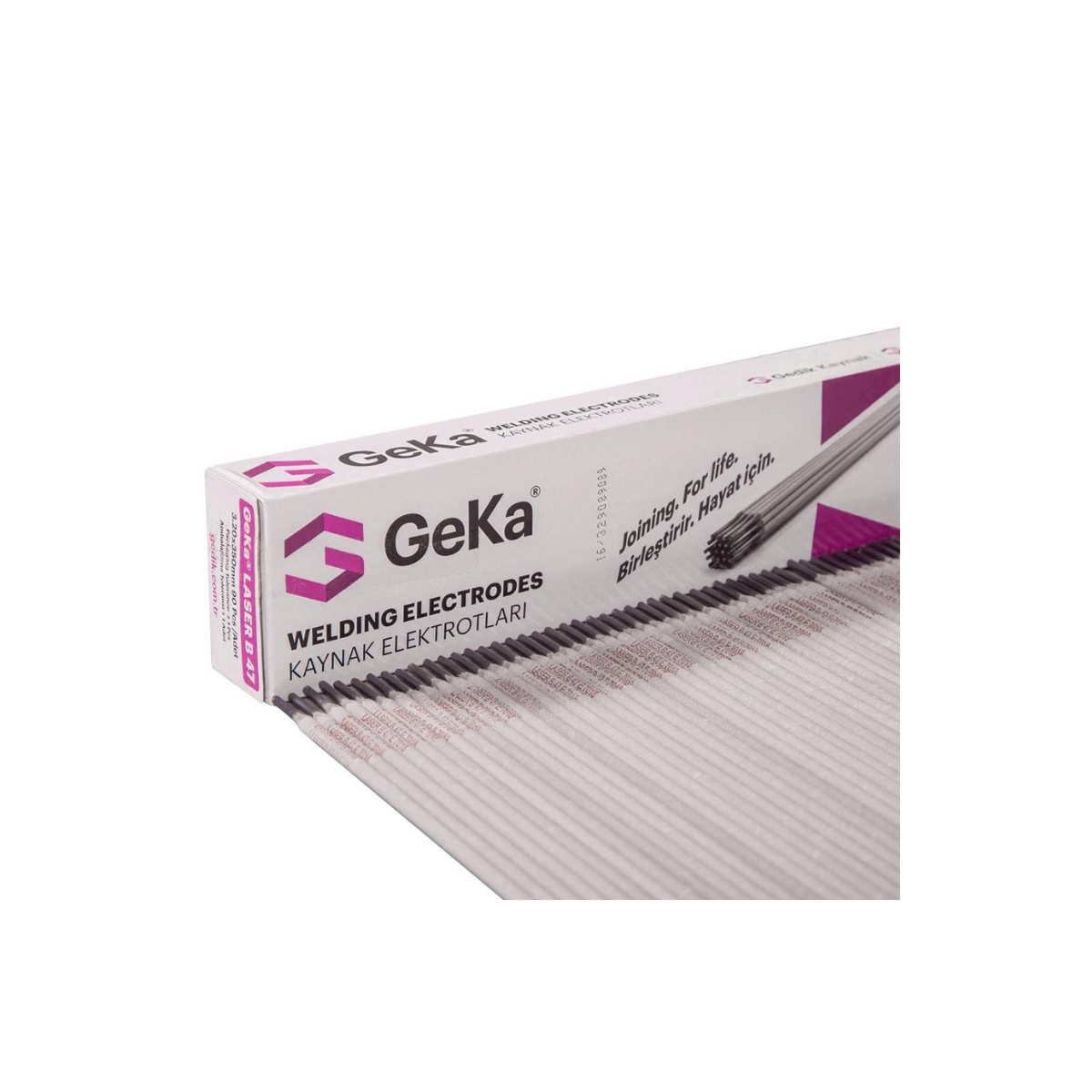

Geka Nibaz B 65 Nikel Bazlı Elektrot 4,0X350 Mm
Normları
|
TS EN ISO 14172 |
E Ni 6625 (NiCr22Mo9Nb) |
|
EN ISO 14172 |
E Ni 6625 (NiCr22Mo9Nb) |
|
AWS A5.11 |
ENiCrMo-3 |
Kaynak Metalinin Kimyasal Analizi % (Tipik)
|
C |
Si |
Mn |
Cr |
Ni |
Mo |
Fe |
Nb |
|
0,04 |
0,7 |
0,4 |
21,0 |
rest |
9,0 |
5,0 |
3,5 |
Kaynak Edilebilen Malzeme Sınıfları
2.4856 NiCr22Mo9Nb (Inconel 625, Nicrofer 6020, Alloy 625)
2.4858 NiCr21Mo (Incoloy 825, Nicrofer 4421, Alloy 825)
2.4816 NiCr15Fe (Inconel 600, Nicrofer 7216H, Alloy 600)
1.4583 X10CrNiMoNb18-12
1.4876 X10CrNiAITi32-21 (incoloy800, Nicrofer 3220H, Alloy 800)
1.4529 X1NiCrMoCuN25-20-7 (Cronifer 1925 hMo, AL-6XN, Incoloy Alloy 25-6Mo, Alloy 926)
1.5662 X8Ni9 (ASTM 9Ni)
2.4951 NiCr20Ti (ASTM 75, Nicrofer 7520, Alloy 75)
2.4952 NiCr20TiAl (ASTM 80A, Nicrofer 7520Ti, Alloy 80 A)
ASTM B 443, B 444, B 446 (UNS N06625)
Kullanıldığı Yerler ve Özellikleri
Yüksek molibdenli nikel bazlı bir elektrottur.
Sürünmeye dayanımlı çeliklerde, ısıya dayanıklı çeliklerde, ısıya dayanıklı ve düşük sıcaklıklara dayanıklı malzemelerde, farklı malzemelerin ve yüksek dayanımlı kaynağı problemli olan çeliklerde kullanılır.
Özellikle inconel 625 ve incoloy 825 için tasarlanmıştır.
Elektrotların kullanılmadan önce 120° - 300°C’de min. 2 saat kurutulması tavsiye edilir.
Bu sınıflandırmadaki elektrotlar tarafından üretilen kaynak metalinin nominal bileşimi (ağırlıkça% -) 60 Ni, 22 Cr, 9 Mo, 5 Fe, 3.5 Nb artı Ta'dır.
Bu sınıflandırmadaki elektrotlar, nikel-krom-molibden alaşımlarının kendilerine ve çeliğe kaynaklanması ve çeliğin nikel-krom-molibden kaynak metali ile kaplanması için kullanılır.
Bu elektrotlar ayrıca çeliğe nikel bazlı alaşımların kaynağı için de kullanılabilir.
Elektrotlar, sıcaklığın kriyojenik ila 1000 ° F [540 ° C] arasında değiştiği uygulamalarda kullanılır.
Nikel-krom-molibden bazlı metaller için tipik spesifikasyonlar, hepsi UNS N06625 numaralı ASTM B 443, B 444 ve B 446'dır.
1/8 inç [3,2 mm] boyutundaki elektrotlar her pozisyonda kaynak yapmak için kullanılabilir. Bundan daha büyük elektrotlar sadece düz ve yatay pozisyonlarda kullanılır.
Mekanik Özellikler
|
Akma Dayanımı (N/mm²) |
Çekme Dayanımı (N/mm²) |
Çentik Darbe Dayanımı (ISO-V/+20°C) |
Çentik Darbe Dayanımı (ISO-V/-196°C) |
Uzama (Lo=5do) (%) |
|
min. 420 |
min. 760 |
min. 60 J |
min. 35 J |
min. 30 |
Akım Türü
DC(+)
Ambalaj Bilgileri ve Parametreler
|
Ürün Kodu |
Çap x Boy (mm) |
Akım Şiddeti (A) |
Ağırlık g/100 adet |
Paket Adedi |
Koli Adedi |
|
3010101982 |
Ø2,5 x 250 |
60 - 80 |
1600 |
250 |
750 |
|
3010101987 |
Ø3,2 x 300 |
70 - 100 |
3220 |
150 |
450 |
|
3010101992 |
Ø4,0 x 350 |
90 - 130 |
5460 |
50 |
150 |
Onaylar
UKR SEPRO
