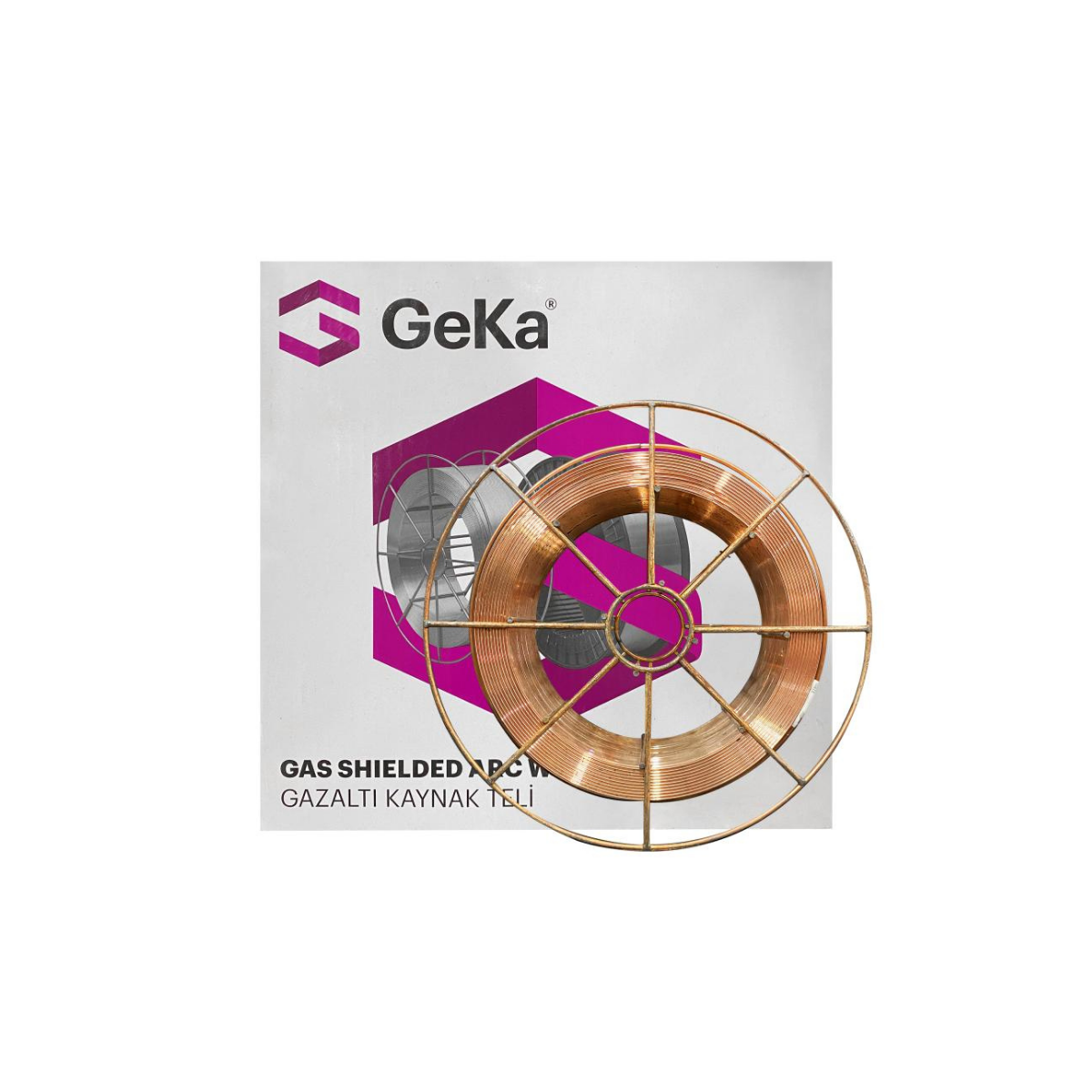

Geka ER 110 SG Yüksek Dayanımlı Gazaltı Kaynak Teli 0,80 Mm
Normları
|
TS EN ISO 16834-A |
G 69 4 M21 Mn3Ni1 CrMo |
|
EN ISO 16834-A |
G 69 4 M21 Mn3Ni1 CrMo |
|
AWS A5.28 |
ER 110S-G |
Kaynak Telinin Kimyasal Bileşimi % (Tipik)
|
C |
0.09 |
|
Cr |
0.30 |
|
Mn |
1.70 |
|
Si |
0.75 |
|
Ni |
2.00 |
|
Cu |
0.20 |
|
Mo |
0.50 |
Kaynak Edilebilen Malzeme Sınıfları
· Yüksek mukavemetli yapı çelikleri ve ince taneli çelikler.
· S690Q, L690M, N-A-XTRA 70, USS-T1, BH 70 V, HY 100, ASTM A514 Gr.F
Mekanik Özellikler
|
Akma Dayanımı (N/mm²) |
Çekme Dayanımı (N/mm²) |
Çentik Darbe Dayanımı (ISO-V/-30°C) |
Uzama (Lo=5do) (%) |
|
min. 690 |
min. 760 |
min. 47 J |
19 |
Kullanıldığı Yerler ve Özellikleri
· GeKa ER 110 SG min.690 N/mm² Akma dayanımına sahip yüksek mukavemetli, ince taneli yapı çeliklerinin kaynaklarında kullanılan MIG telidir
· Mikro alaşım elementlerinin yapıda olması sebebiyle yüksek mekanik mukavemetin yanı sıra çatlama direnci ve yüksek süneklilik gösterir
· Özellikle Hardox ve Weldox sacların birleştirmelerinde kullanılır.
· Ayrıca kazanlar, basınçlı kaplar, boru hatları, yapı çelikleri, ince taneli yapı çelikleri genel uygulama alanlarıdır
· Düşük sıcaklıklarda yüksek darbe dayanımı ve tokluk gösterir
· Ön ısıtma ana malzemenin karbon eşdeğerine göre gerekebilir. Koruyucu gaz olarak MAG; Ar+%15-25CO2 karışım gazları / TIG; Ar gazı kullanılabilir.
Kaynak Yöntemi
|
MAG |
|
DC(+) |
|
DC(-) |
Ambalaj Bilgileri ve Parametreler
|
Ürün Kodu |
Çap x Boy (mm) |
Paketleme Tipi |
Ağırlık (Kg) |
|
3010203809 |
Ø0.80 |
D 200 |
15 |
|
3010203811 |
Ø1.00 |
D 100 |
15 |
|
3010203813 |
Ø1.20 |
ECO PACK |
15 |
|
3010203814 |
Ø1.60 |
BIG PACK |
15 |
|
3010203833 |
Ø0.80 |
D 100 |
15 |
|
3010203835 |
Ø1.00 |
D 100 |
15 |
|
3010203837 |
Ø1.20 |
ECO PACK |
15 |
|
3010203839 |
Ø1.60 |
BIG PACK |
15 |
|
3010300485 |
Ø1,60 x 1000 |
Karton Kutu |
5 |
|
3010300486 |
Ø2,00 x 1000 |
Karton Kutu |
5 |
|
3010300487 |
Ø2,40 x 1000 |
Karton Kutu |
5 |
Onaylar
UKR SEPRO
